YAW-300B微机控制电液伺服压力试验机

YAW-300B微机控制电液伺服压力试验机

2018-03-29

YAW-300B微机控制电液伺服压力试验机


Ø 产品简介
u YAW-300B型微机控制电液伺服压力试验机是采用了液压动力源驱动,电液伺服控制技术,   计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,较 大试验力300kN/10kN,试验机准确度等级优于1级。
u YAW-300B型微机控制电液伺服压力试验机能按照相应*标准进行加荷速率设置并满足标准加荷速率控制指标对水泥、混凝土等材料进行额定试验力下的抗压、抗折试验,具有负荷、时间及试验曲线动态显示及及时控制功能和较 大试验力保持功能。
u 该试验机是主机油源一体结构;抗折夹具为一体式无簧设计,试验结果更加*,可满足水泥胶沙抗折试验;抗压部分适用于水泥、混凝土的抗压试验,配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验。
u 该试验机及配件符合GB/T2611、GB/T17671、GB/T16826、GB/T50081标准要求。
Ø 产品特点
u 试验机由油缸(抗折、抗压)、活塞(抗折、抗压)、负荷传感器(抗折、抗压)、压板、光杠、上横梁、抗折装置、压缩夹具、油箱、油泵及电机、阀板组、控制器等组成。

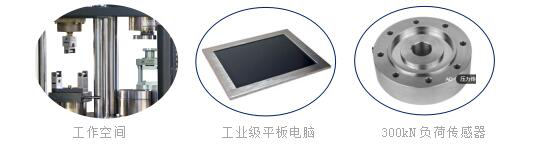

u 计算机为工业级平板电脑(四核2.0G CPU/内存2G/64G SSD/4*USB/4*RS232/2*RJ45网络接口/1*VGA/铝合金面板无风扇),操作简单方便且适应恶劣环境能力强,具备坚固(面板防护等级IP65)、抗震(5-19Hz/1.0mm 振幅;19-200Hz/1.0g 加速度)、抗冲击(10g 加速度,11ms 周期)防潮(95% @40℃, 无凝露)、防尘、耐高温(工作温度-20℃ ~60℃)多插槽和易于扩充等特点,占用空间小且美观耐用。
u 试验机设计在美观、便捷、~方面有充分考虑,例如:系统油路压力小于25Mpa,既保证了油路的~性又延长了油路中各零部件的使用寿命;平台上方配置高韧性防护网,在试验空间与操作者之间形成隔离,能够有效保证操作者~;光杠表面镀铬抛光,美观、防锈。
u 油源系统采用扭矩及转速稳定的西门子电机与轴向柱塞泵,运转时噪音声级低于60dB(国标:低于75dB)。
u 测力元件为高精度轮辐式负荷传感器(抗折与抗压),该传感器单向受力。是本机检测压、弯、剪试验力的关键元件。受力时发出的电信号,由计算机测控软件进行采集处理,该传感器精度较高,安装在工作空间上横梁处避免了摩擦力等外界因素对力值的影响,长期稳定性好。
u 测控系统包括数字伺服阀,高精度负荷传感器,控制器及软件,控制精度高,可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求,并具有以下功能:具有力闭环控制功能;能实现等载荷速率加载或等应力速率加载;采用微机实现电子测量、自动完成试验;计算机自动计算结果并打印报告;同时支持串口或以太网的通讯方式,可提供联网数据接口。
u 试验机采用我公司研发的双臂四立柱式水泥抗压夹具,该夹具各主要零部件均采用20CrMnTi材质并进行锻打、加工、表面镀硬铬处理,上下压板、传压柱、定位销等关键部件硬度均在55HRC以上,既保证了外表面平整光洁,不易被碰伤、生锈,又美观大气;夹具传压柱导向采用自润滑轴承石墨铜套,无油润滑,耐磨性能好,摩擦系数小,低噪音无污染,可长期不加油保养使用寿命长;
Ø 产品技术参数
                抗压       抗折
u 较 大试验力:    300kN      10kN
u 试验机级别:          1级
u 压缩空间:      180mm      180mm
u 活塞行程:      80 mm      60 mm
u 固定式上压板:  Φ108mm    Φ60mm
u 球头式上压板:  Φ170mm     无
u 下压板:         Φ205mm     无
u 主机外形尺寸:1150×500×1400 mm;
u 整机功率:0.75kW(油泵电机0.55 kW);
u 整机重量:500kg
Ø 产品标准配置
u YAW—300B型微机控制电液伺服压力试验机整机               一台
u 抗压、抗折防护网                                一套
u 17寸工业级平板电脑                              一台
u 无线键盘、鼠标                                   一套
u 抗压固定式上下压板                               一套
u 抗折固定式上压板                                 一个
u 抗压球头式上压板                                 一套
u 说明书、合格证等资料                             一套
u 喷墨打印机                                       一台
u 水泥抗折装置                                     一套
u 水泥专用压缩夹具                                 一套
