YAW-3000 微机控制电液伺服压力试验机

2018-06-08

Ø 产品简介
u YAW-3000型电液伺服压力试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，较大试验力3000kN，试验机准确度等级优于1级。
u YAW-3000型电液伺服压力试验机能按照相应*标准进行加荷速率设置并满足标准加荷速率控制指标对水泥、混凝土等材料进行额定试验力下的抗压、抗折试验，具有负荷、时间及试验曲线动态显示及及时控制功能和较大试验力保持功能。
u 该试验机是主机油源分体结构；适用于水泥、混凝土的抗压试验，配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验。
u 该试验机及配件符合GB/T2611、GB/T17671、GB/T16826、GB/T50081标准要求。
Ø 产品特点

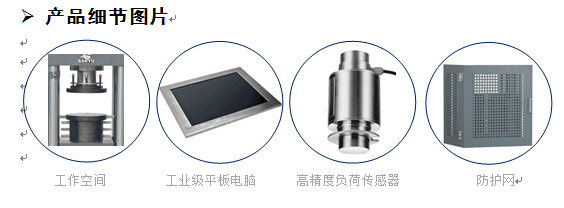

l 试验机主机
u 试验机主机为四立柱空间架构，主体由底座、油缸、柱式负荷传感器、压板、光杠、上横梁等组成，整机刚性好，试验过程稳定、操作方便。
u 垫块调节压缩空间，上横梁机械结构简单无丝杠设计故障率低。
u 采用负荷传感器测力，可充分保证试验精度的准确、可靠。
u 试验机设计在美观、便捷、~方面有充分考虑，例如：平台上方配置高韧性防护网，在试验空间与操作者之间形成隔离，能够有效保证操作者~。光杠表面镀铬抛光，美观、防锈。
l 试验机油源柜
u 整体式油源柜，由液压泵站、油源控制、测控系统、计算机等组成一体，内置径向柱塞油泵输出稳定、噪音低，油源柜集成度高，占地面积小，且操作、观测方便。
u 计算机为工业级平板电脑（四核2.0G CPU/内存2G/64G SSD/4*USB/4*RS232/2*RJ45网络接口/1*VGA/铝合金面板无风扇），操作简单方便且适应恶劣环境能力强，具备坚固(面板防护等级IP65)、抗震（5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度）、抗冲击（10g 加速度，11ms 周期）防潮（95% @40℃，无凝露）、防尘、耐高温（工作温度-20℃ ～60℃）多插槽和易于扩充等特点，占用空间小且美观耐用。
u 整个油源系统采用伺服闭环控制，配以数字阀、扭矩及转速稳定的西门子电机、高精密阀板组等部件反应快、灵敏度高；系统实时监控负荷、应力等参数，具有跟踪性、随动性、可调性等功能特点，能够实现全自动*控制。
l 测控系统
u 测控系统包括数字阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求，并具有以下功能：具有力闭环控制功能；能实现等载荷速率加载或等应力速率加载；采用微机实现电子测量、自动完成试验；计算机自动计算结果并打印报告；同时支持串口或以太网的通讯方式，可提供联网数据接口。
Ø 产品技术参数
u 较大试验力：3000kN；
u 试验机级别：1级；
u 试验力示值相对误差：±1%以内；
u 试验力测量范围：1%-100%FS（全量程不分档）；
u 主机结构：四柱框架式；
u 压缩空间：360mm；
u 活塞行程：200mm；
u 活塞位移速度：0-40mm/min；
u 试验力加载速度：0.02%-2%FS/s；
u 压板尺寸：Φ300mm；
u 立柱间有效距离：440×400mm；
u 主机外形尺寸：720×720×1610 mm；
u 控制柜外形尺寸：700×540×1500mm；
u 整机功率：2.0kW（油泵电机1.5kW）；
u 整机重量：约2700kg；
