Ev2静态变形模量检测仪

2017-04-08

用途概述
GTJ-Ev2型静态变形模量测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控监测。
通过圆形承载板和家在装置对地面进行*次加载和卸载后，在进行第二次加载，用测得的承载板下应力σ和与之相对应的承载板中心沉降值S，来计算变形模量Ev2及Ev2/Ev1的值。

适用标准

《铁路工程土木试验规程》（TB10202-2010）

产品特点：
※ 采用进口传感器及部分元器件，测试精度高。
※ 液晶中文显示，在不同的界面下有相应的中文提示;并带有背光，在各种环境下都有较好的可视度。
※ 自动计算Ev1、Ev2及Ev2/Ev1值，并显示曲线。
※ 内置K30测试程序，快速测试地基系数。
※ 手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观。
※ USB传输接口，便于与电脑的连接。

技术参数

测试适用范围	适用土壤类型	粒径不大于承载板直径1/4的各类土和土石混合填料
	测试影响深度	0～500mm
	工作环境	温度 -10℃~40℃ 湿度＜90%HR
手持主机	规格	屏幕尺寸：3英寸体积：100×205×40mm 重量：0.8kg
	存储容量	400组测试数据
	供电方式	大容量锂电池，工作时间大于18小时
打印机	连接方式	无线蓝牙打印
传感器	压力传感器量程	100kN
传感器	位移传感器量程	25mm，分辨率0.01mm
数据采集装置	承载板	直径：300mm 厚度：25mm 重量：17.5kg
	加载装置	液压泵：压力100kN 高压软管：长度2m 可插拔式压力缸接长杆：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm
	沉降量测试装置	三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节) 尺寸： 2320×570×420mm(长X宽X高) 重量： 12.5kg
包装规格	主机箱	材质：工程塑料体积：470×360×170mm 重量：7.0kg
	外包装箱1	材质：铝合金体积：1410×510×260mm 重量：72kg
	外包装箱2	材质：铝合金体积：1270×440×230mm 重量：32k

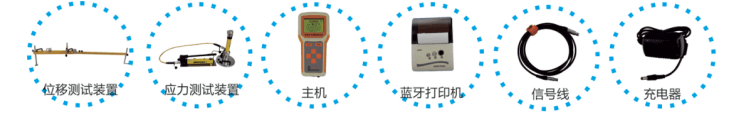

仪器构成：
