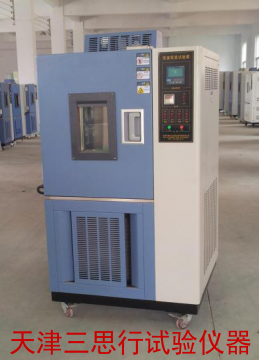

HS系列恒温恒湿试验箱
2018-04-14
1、产品简介
该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标。
工作室尺寸：深*宽*高（mm）规 格：HS-100型 400*450*550mm
HS-225 型 500*600*750mm
HS-408型 600*800*850mm
HS-500 型 700*800*900mm
HS-800型 800*1000*1000mm

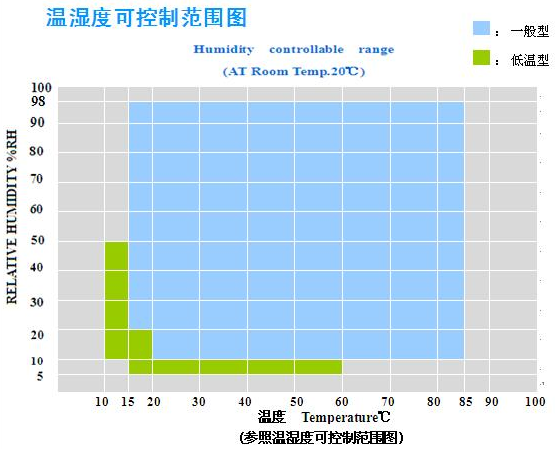

温湿度范围： 0~150℃、30~98%R.H
2、技术要求：
2.1、温度范围：0~150℃
2.2、温度均匀度：≤±2℃
2.3、温度波动度：≤±0.5℃
2.4、湿度范围：30~98%R.H （可以调节）
2.5、湿度偏差：≤+2%R.H ， -3%R.H （空载时）
2.6、平均升温速率：2～3℃/min （根据需要可以调节）
2.7、平均降温速率：0.7～1.2℃/ min；（根据需要可以调节）
3 、结构及材质：
3.1、结构：
整体式结构，即试验箱体由工作室、风道系统、~蒸发器、加热系统，制冷系统、电器控制柜组成，同时便于设备的安装，电器控制柜置于试验箱体的侧面，便于操作. 箱体下部有4个万向轮。方便移动。
3.2、箱体：
a、箱内风道采用双循环系统，由长轴轴流风机，不锈钢多翼式离心风轮及循环风道组成，上出风、下进风箱内温度均匀，提高了空气流量，加热和冷却的能力，大幅改善了试验箱的温度均匀性。
b、内箱材质为1.2mm厚304SUS级别高 不锈钢拉丝板，外箱材质为1.5mm厚冷轧静电喷涂钢板 。内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，隔温效果好，即使在－70℃情况下，箱体外部也无出汗情况。
c、单开门，门与门框之间采用进口密封材料及独特的硅胶密封结构，密封、抗老化性好, 大门设有观察窗（尺寸200×300mm），防凝露带导电膜中空玻璃视窗及耐高低温的照明装置，安装在箱门中部，能清晰观察到内部试验物品, 在门下方设有接水盘，使多余水排出箱外。试验箱左侧设有测试孔，尺寸为Ф50×1个。
d、加热器：鳍片式散热管形不锈钢电热器，升温快，寿命长, 出风口为可调百叶式出风口。
e、电器控制部分：为确保长期运转的可靠性，采用已经多年使用，质量可靠的进口 “施耐德”交流接触器，控制按钮 ，“欧姆龙”小型继电器 ，“康裕”固态 等品牌产品。
4．送风循环系统：
4.1、加热系统置于试验室的内后侧，空气进入置于内侧后部的空气处理风道内，经系统内部特殊处理，通过鼓风机进入试验室顶部风道，然后均匀进入工作室。才用外面空气进入箱体循环。
4.2、采用多翼式送风机大力送风循环，避免任何死角，可使测试区域内温度分布均匀。风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温度回稳时间快。升温、降温、系统完全独立可提效率高 率，降低测试成本，增长寿命，减低故障率。
a、中外合资常州祥明单相异步电机 1/2HP；b、不锈钢多翼式离心风轮；C、空气循环方式：单循环。
5、温度控制系统
韩国电子TEMI300温度控制器， 温湿度直接显示。较 大120个程式记忆，1200段次，235次循环，带有RS232通信接口，配有软件可支持PC机监控。 DO部分已改为8点,兼具CF CARD记忆机能并辅以RS-232C/RS-485接口与计算机通信 。
5.1、规格说明:
a.显示器:320X240点、30行X40字的LCD液晶显示荧屏
b.精度:温度±0.1℃＋1digit 、分辨率:温度±0.1. 温度斜率:0.1～9.9可设定
c. 度入力信号:PT100Ω X 2（干球） ，P.I.D控制出力:温度1组、度1组。
d. 温度变换出力:-100～200℃相对于1～2V，度变换出力: 0～100%RH相对于0～1V 。
f．电源:AC85V～264V RS-485,RS-232计算机联机功能及联机软件（可选配）
g. 数据记忆保存EEPROM(可保存10年以上)
5.2、画面显示功能:
a. 温度设定（SV）与实际（PV）值直接显示。可显示目前执行程序号码,段次,剩余时间及循环次数。
b. 温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能 ，运转累计时间功能 。
c. 具单独程序编辑画面, 直接输入温湿度及时间，具有上下限待机及警报功能具9组P.I.D参数设定,P.I.D自动演算,干球自动校正。
5.3、程序容量及控制功能:
a.可使用的程序组:120 组 ， 可使用的程序段数:共1200 段 。程序段时间设定0～99Hour59Min 。
b. 可重复执行命令:每一个命令可达999次，程序之制作采对谈式,具有编辑、~、插入等功能。
c. 具有断电程序记忆,复电后自动启动并接续执行程序功能，程序执行时可实时显示图形曲线。
d. 具有日期,时间调整，预约启动，关机功及画面锁定（LOCK）功能。
6、湿度发生系统 ：
6.1、加湿方式：表面蒸发方式；
6.2、加湿器：W型电热器，不锈钢筒体并附玻璃观察窗及清洗口；外置式加湿器，加水方式自动或手动均可。
6.3、湿度测量方法：干湿球温度测量法。
6.4、补水系统： 电磁阀自动补水 ，液位开关控制水位。
6.5、存水装置：内置式固定水箱供水，泵式控制，加湿用水自动接入自来水管道加水，缺水时电磁阀自动打开加水，无需频繁人工加水。
7、制冷系统：
7．1、制冷系统：采用法国“泰康”全封闭压缩机组，组成一套制冷系统，以保证工作室的降温要求。其连接容器为蒸发器，蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之用。
7．2、制冷系统冷却方式：采用风冷。
7．3、制冷剂：环保制冷剂R404a
7．4、制冷元件：如电磁阀采用“卡士妥”，过滤器、油分离器等均采用原装进口件 。
8、参照标准：
8.1、IEC60068-2-2.1974高温试验箱试验方法。
8.2、GJB150.3-86军用设备环境试验方法 高温试验。
8.3、GJB150.5-86军用设备环境试验方法 湿度试验。
8.4、GB/T2423.1-2001电工电子产品环境试验 : 试验方法 试验A：低温。
8.5、GB/T2423.2-2001电工电子产品环境试验: 试验方法 试验B; 高温。
8.6、GB/T2423.3-2006 电工电子产品环境试验 试验Cab 恒定湿热试验。
9、~保护装置;
9.1、独立工作室超温保护。
9.2、加热器短路保护；加湿器缺水断水保护 。
9.3、~可靠的接地保护装置。
9.4、漏电、短路、过电流~保护。
9.5、电源缺相及错相保护。
9.6、双重超温报警并断电保护。
9.7、电机过载保护。
10、附件：
10.1、不锈钢样品架2只；（根据对方要求）
10.2、测试用缆线引出口Φ50mm孔1只。
10.3、中空电热玻璃观察窗，内附观察装置。
11. 使用条件 由用户保证下列各项条件
11.1、场地：地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；场地地面承重能力：不小于200kg/m2；设备周围留有适当的维护空间
11.2、环境条件：温度：5℃～35℃ ；相对湿度：≤ 85%RH
11.3、电 源：AC380V ；频率允许波动范围： 50Hz±1%；要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用
11.4、储存环境的要求：设备不工作时，环境的温度应保持+10～45℃以内；当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道
